Как выглядит качественный сварной шов: визуальный контроль и критерии

Представьте, что вы видите блестящий, ровный шов на металлической конструкции. Кажется, все идеально? Не всегда. В мире сварочных работ есть простое правило: если шов не вызывает вопросов у эксперта с первого взгляда, он, скорее всего, сделан качественно. Но как отличить настоящую прочность от красивого обмана? Мы разберем, на что смотреть, чтобы оценить качество соединения без дорогостоящего оборудования.

Ключевые признаки качественного соединения

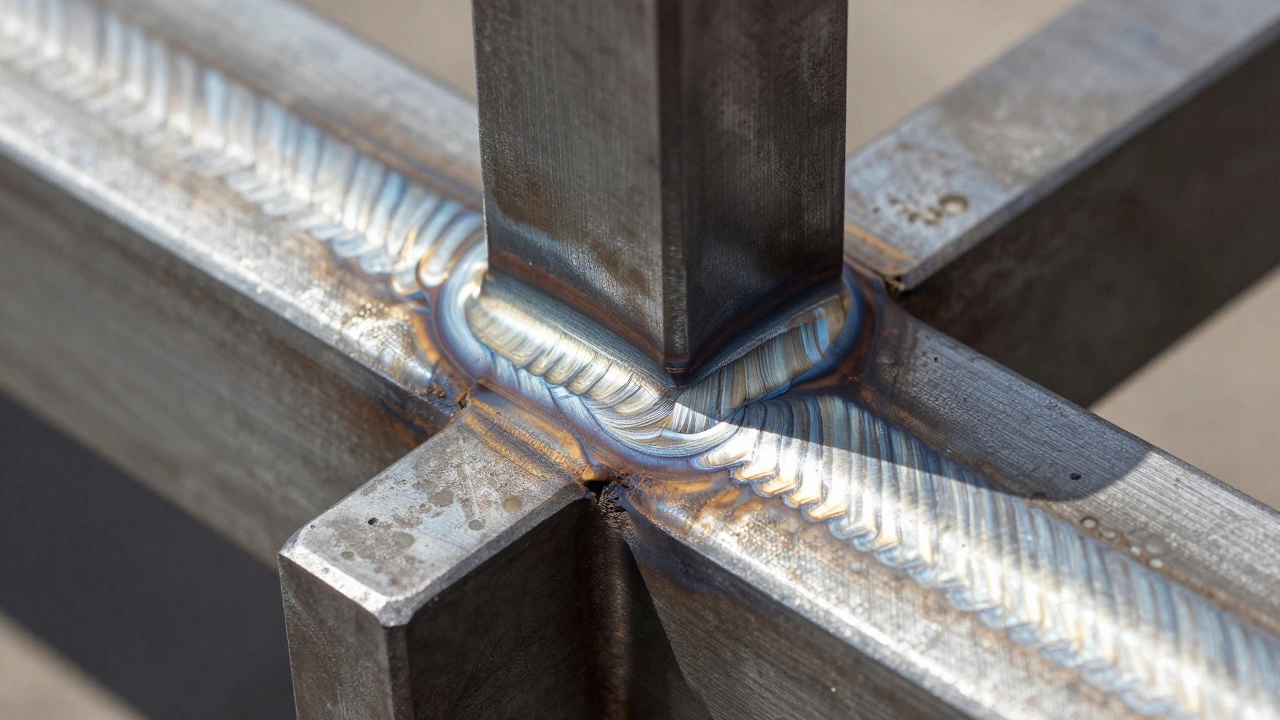

Первое, что бросается в глаза при осмотре сварного шва, - это его геометрия. Качественное соединение должно иметь плавные переходы от основного металла к наплавленному материалу. Никаких резких углов или «ступенек». Если вы проведете ногтем по границе шва (осторожно!), вы не должны почувствовать перепадов. Это говорит о том, что сварщик правильно контролировал угол наклона электрода или горелки.

Второй важный аспект - чешуйчатая структура поверхности. У хорошего шва чешуйки мелкие, плотные и равномерные. Они не должны быть слишком крупными или иметь вид «рыбьей кожи» с глубокими бороздами. Такая текстура свидетельствует о стабильном дуге и правильном подборе тока. Если чешуйки крупные и редкие, возможно, ток был слишком высоким, что могло привести к прожогу или плохому проплавлению.

Цветовая индикация: что говорят оксидные пленки

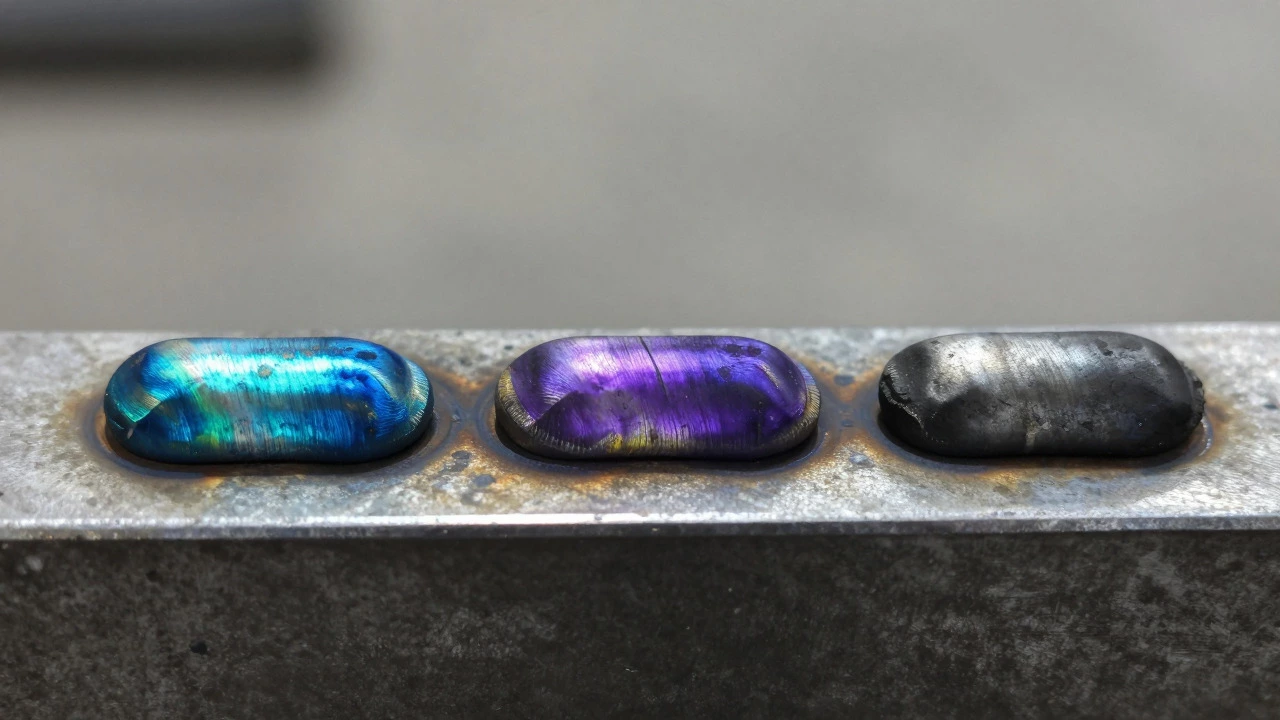

Цвет шва - это индикатор температуры нагрева, которую получил металл вокруг зоны сварки. Для низколегированных сталей существует четкая шкала:

• Серебристый или золотистый цвет: Идеально. Нагрев был минимальным, микроструктура металла не изменилась.
• Стреловидный (голубовато-зеленый): Приемлемо. Легкий нагрев, обычно не требует дополнительной термообработки.
• Фиолетовый: Граница допустимого. Металл начал менять структуру, но прочность еще в норме.
• Серый или черный: Плохо. Перегрев привел к закалке металла, он стал хрупким. Такой шов может треснуть под нагрузкой.

Обратите внимание: для нержавеющих сталей цвета могут отличаться из-за содержания хрома и никеля, поэтому здесь ориентируются больше на форму и отсутствие пор, чем на оттенок.

Типичные дефекты, которые видно глазом

Даже без лупы опытный глаз замечает серьезные проблемы. Вот список главных врагов качества:

1. Поры: Маленькие кратеры на поверхности. Одна-две поры допустимы, но их кластер - признак плохой защиты аргоном или влаги на металле.
2. Ненавар (непровар): Видны как светлые полосы или углубления вдоль шва. Значит, электрод двигался слишком быстро или ток был слаб.
3. Брызги: Капли расплавленного металла, застывшие рядом со швом. Их много - значит, параметры режима выбраны неверно или защитная проволока мокрая.
4. Трещины: Самый опасный дефект. Даже микротрещина на поверхности - повод для переплавки участка. Они выглядят как тонкие темные линии, иногда разветвленные.

Разница между ручной дуговой и полуавтоматической сваркой

Внешний вид шва сильно зависит от технологии. При ручной дуговой сварке (ММА) шов часто выглядит более «массивным», с выраженной чешуей. Это нормально. Главное - отсутствие шлаковых включений, которые выглядят как темные точки внутри наплавленного металла. Шлак должен отходить легко после постукивания молотком.

Шов от полуавтоматической сварки (MIG/MAG) обычно более гладкий и ровный, так как подача проволоки автоматическая. Здесь важнее контролировать скорость подачи. Если проволока подается слишком быстро, шов будет плоским и широким; слишком медленно - выпуклым и узким. Идеальная форма - слегка выпуклая, напоминающая купол, но без острых ребер.

Частые ошибки новичков при оценке качества

Многие думают, что чем шире и выше шов, тем он прочнее. Это заблуждение. Избыточный навар создает внутренние напряжения и может стать причиной деформации детали. Лучше иметь шов с минимальным необходимым объемом металла, который обеспечивает полное проплавление.

Также ошибочно считать, что отсутствие видимых дефектов гарантирует надежность. Иногда под красивой поверхностью скрывается непровар корня шва. Поэтому для ответственных конструкций всегда требуется дополнительная проверка, например, ультразвуковая дефектоскопия или рентгеноскопия.

Практические советы по визуальному контролю

Если вы занимаетесь сваркой самостоятельно или контролируете работу бригады, используйте простую схему проверки: 1. Осмотрите шов в дневном свете под углом 45 градусов. 2. Проверьте длину и высоту шва линейкой или штангенциркулем. 3. Оцените цвет оксидной пленки. 4. Постучите легким молотком по шлаку (для ММА) - он должен отваливаться кусками, а не крошиться. 5. При наличии сомнений примените магнитную дефектоскопию с помощью ферритометра или просто магнита и порошка (если нет специального оборудования).

Запомните: качественный шов - это не только красота, но и гарантия того, что конструкция прослужит долго без трещин и разрывов. Регулярная практика визуального контроля поможет вам быстро находить ошибки и улучшать свои навыки сварки.
