Почему трескается металл у сварного шва: причины, диагностика и способы ремонта

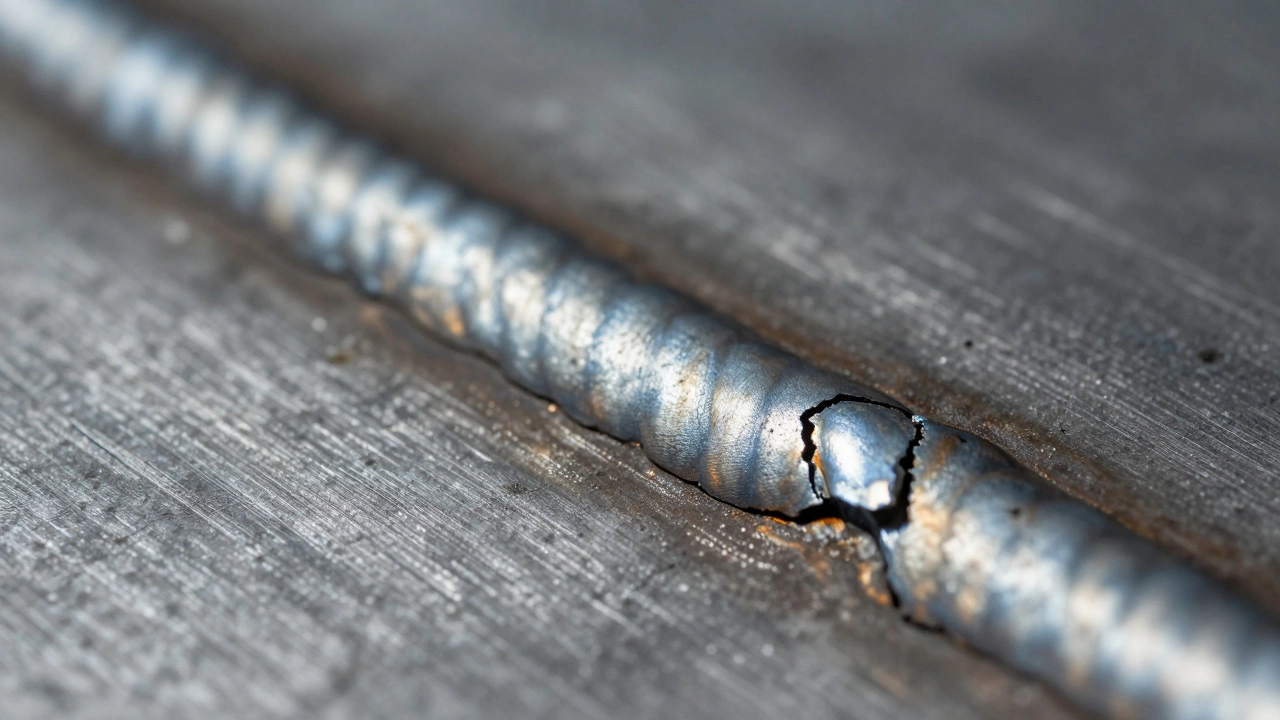

Вы только что закончили ответственный шов, убрали шлак, осмотрели результат - и увидели тонкую линию. Трещину. Она начинается прямо от края шва и уходит в основной металл. Сердце сжимается. Это не просто косметический дефект; это потенциальная катастрофа для конструкции. Почему так происходит? Ведь вы использовали правильную проволоку, настроили ток и даже прогрели деталь перед работой.
Трещины в зоне сварного соединения (ЗВС) - это самый опасный вид дефектов. Они могут привести к мгновенному разрушению несущих конструкций под нагрузкой. Понимание физики процесса поможет вам не только найти причину, но и предотвратить повторение ошибки. Давайте разберем основные механизмы возникновения трещин и как с ними бороться.
Холодные трещины: враг номер один
Большинство критических разрушений происходят из-за так называемых холодных трещин. Они появляются уже после остывания шва, иногда спустя часы или даже дни после сварки. Главный виновник здесь - водород.
Откуда берется этот газ? Из влаги в покрытии электрода, из ржавчины на металле или из масляных загрязнений. При высоких температурах дуги водород растворяется в жидком металле. Когда шов остывает, растворимость водорода резко падает. Газ пытается выйти наружу, но твердый металл ему мешает. Давление внутри микропор создает огромные напряжения, которые разрывают кристаллическую решетку металла.
Как избежать наводороживания?
Используйте электроды с низким содержанием водорода (базовое покрытие), тщательно очищайте поверхность от масла и ржавчины, а также прогревайте детали перед сваркой.
Особенно чувствительны к этому высокопрочные стали. Чем выше предел прочности стали, тем она более хрупкая при наличии водорода. Если вы варите сталь марки С545 или выше без предварительного подогрева, риск появления трещин стремится к единице.
Проблема термического цикла и структуры металла
Даже если водорода нет, металл может треснуть из-за своей внутренней структуры. В процессе сварки зона вокруг шва подвергается экстремальному нагреву и быстрому охлаждению. Это приводит к образованию закалочных структур - мартенсита и бейнита.
Мартенсит - это очень твердая, но крайне хрупкая структура. Представьте стекло: оно прочное на сжатие, но легко разбивается от удара. То же самое происходит с металлом в зоне термического влияния (ЗТВ). Если в этой зоне возникают остаточные напряжения от усадки шва, хрупкий мартенсит не выдерживает и дает трещину.
Этот процесс называется отпускной хладноломкостью. Он характерен для углеродистых сталей с высоким содержанием углерода (более 0.25%) и легированных сталей. Решение здесь одно - снизить скорость охлаждения. Как? Правильным предварительным подогревом и последующей термообработкой.
Горячие трещины: когда все идет не так во время сварки
В отличие от холодных, горячие трещины образуются прямо в процессе сварки, пока металл еще пластичен. Они часто выглядят как поперечные или продольные разрывы непосредственно в теле шва или по его краю.
Причина кроется в ликвации - неравномерном распределении примесей (серы, фосфора) в кристаллизующемся металле. Эти элементы скапливаются между зернами, образуя слабые пленки с низкой температурой плавления. Под действием усадочных напряжений эти «слабые места» раздираются.
- Сернистые включения: сера образует сульфиды железа, которые плавятся при температуре ниже, чем сам металл.
- Неправильная геометрия шва: слишком высокий или узкий шов создает концентраторы напряжений.
- Перегрев: избыточный ток приводит к перегреву корня шва и образованию крупных пористых зон.
Если вы видите трещину сразу после прохода, скорее всего, проблема в химическом составе присадочного материала или в режиме сварки. Попробуйте уменьшить диаметр электрода или силу тока, чтобы снизить тепловложение.
Геометрия и концентрация напряжений
Иногда металл трескается не потому, что он плохой, а потому, что конструкция «неправильная». Резкие переходы, глубокие канавки, непровары в корне шва - все это создает точки концентрации напряжений.
Представьте ткань. Если потянуть ее равномерно, она выдержит большую нагрузку. Но если сделать надрез и тянуть за него, ткань порвется легко. Так работает и металл. Непровар в корне шва действует как внутренний надрез. При динамической нагрузке (вибрации, удары) трещина начинает расти именно от этого дефекта.
| Тип трещины | Время появления | Локализация | Основная причина |
|---|---|---|---|
| Горячая | Во время сварки | В теле шва, по границе ЗТВ | Ликвация серы/фосфора, перегрев |
| Холодная | После остывания (часы/дни) | В основном металле рядом со швом | Наводороживание, мартенситная структура |
| Отпускная | Через несколько дней/недель | В зоне термического влияния | Старение металла, остаточные напряжения |
Как диагностировать и устранить проблему
Первый шаг - визуальный контроль. Используйте лупу 10x. Горячие трещины обычно имеют окисленную поверхность (черные следы), так как они были открыты воздуху при высокой температуре. Холодные трещины чаще всего чистые, металлические, так как они образовались в закрытом объеме.

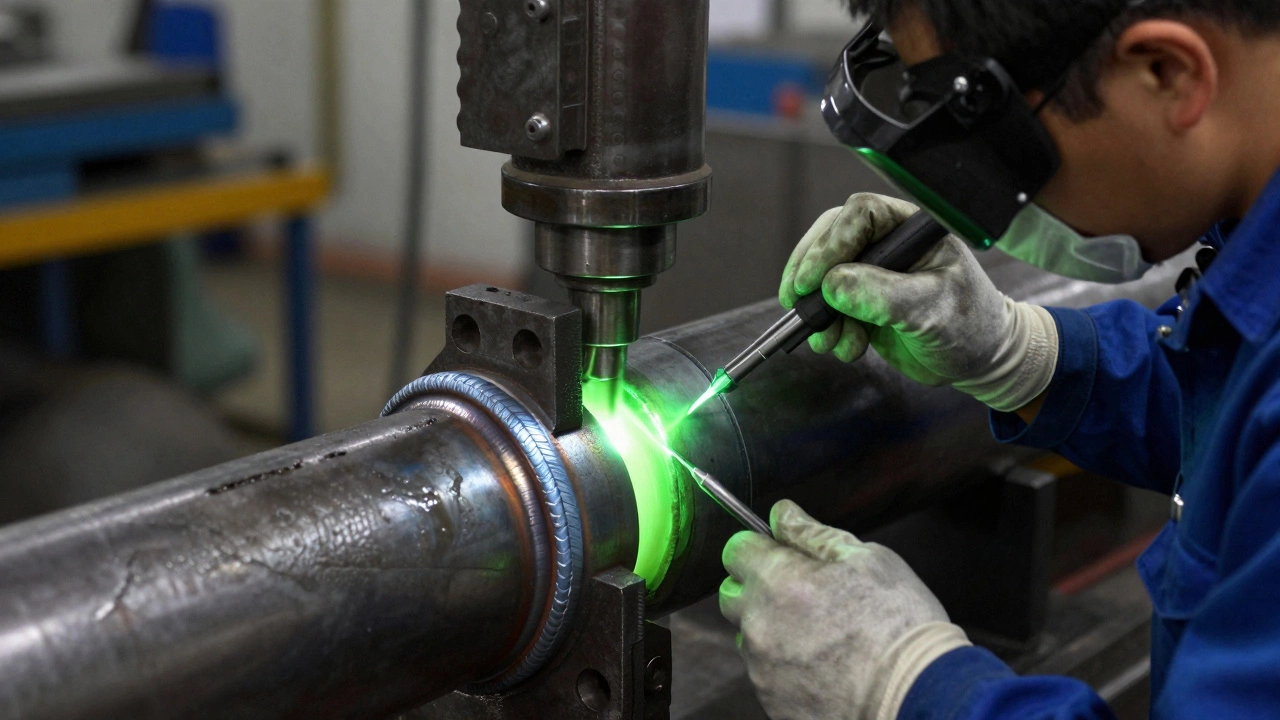

Для точной диагностики применяют ультразвуковой контроль (УЗК) или капиллярный метод (пенетранты). Пенетрант проникает в микротрещины и делает их видимыми невооруженным глазом.
Что делать, если трещина найдена?
- Вырезать дефект: полностью удалите трещину и зону вокруг нее. Важно зашлифовать конец трещины, чтобы снять концентратор напряжений.
- Проверить режимы: пересмотрите параметры сварки. Возможно, нужно увеличить подогрев или изменить тип электрода.
- Заварить заново: используйте короткие валики, чтобы уменьшить теплонапряженное состояние. Прокатывайте шов медным роликом сразу после завершения прохода для снятия напряжений.
Профилактика: правила золотого стандарта
Лучший способ борьбы с трещинами - их предотвращение. Вот проверенный алгоритм действий для ответственных соединений:
- Подготовка поверхности: зачистка до металлического блеска в радиусе 20 мм от шва. Никакой ржавчины, краски или масла.
- Предварительный подогрев: для сталей толщиной более 10 мм или с высоким содержанием углерода обязательный подогрев до 100-150°C. Это замедляет охлаждение и не дает образоваться мартенситу.
- Выбор материалов: используйте электроды с низким содержанием водорода (например, УОНИ 13/55 или аналогичные импортные марки).
- Меоперационная температура: поддерживайте температуру детали между проходами на уровне предварительного подогрева.
- Послесварочная термообработка: если возможно, выполните отжиг для снятия остаточных напряжений.
Помните: сварка - это не только соединение металла, но и управление его свойствами. Каждая трещина - это сигнал о том, что баланс тепла, времени и химии был нарушен. Анализируйте каждую ошибку, фиксируйте параметры, и со временем вы научитесь чувствовать металл так, что трещины станут редкостью.
