Расчет профлиста на фронтон: формула, пример и учет отходов

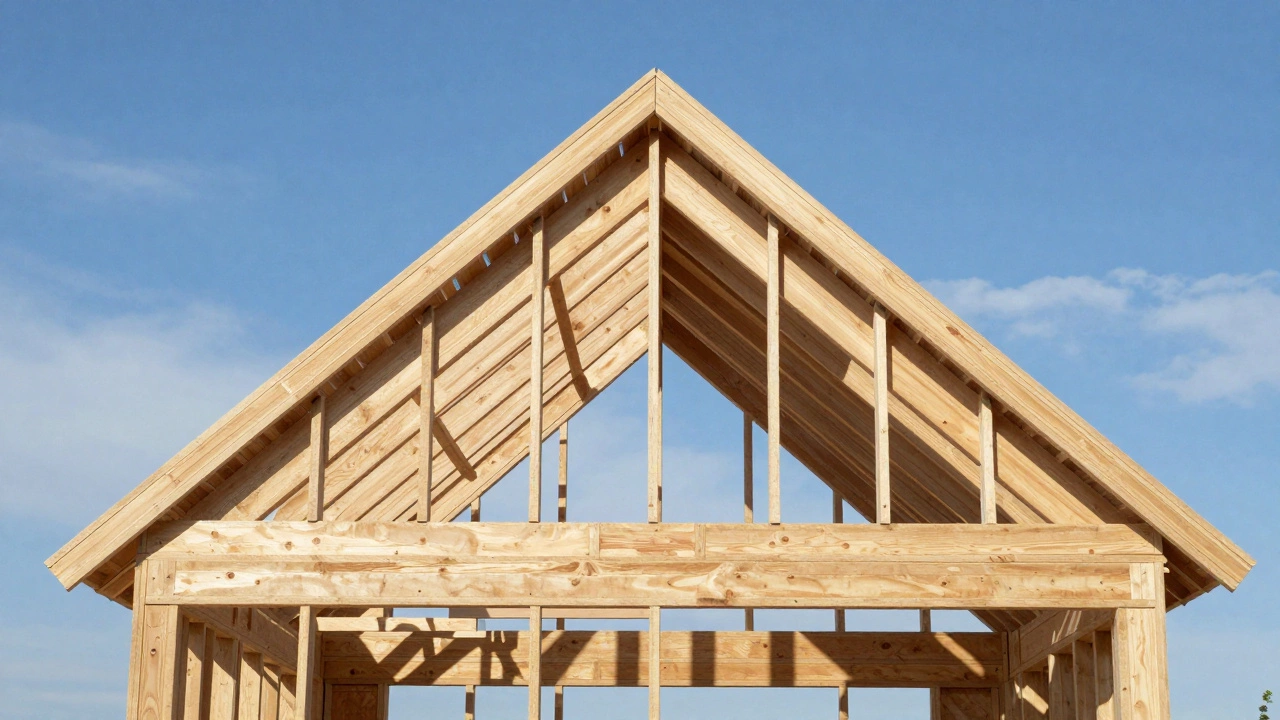

Вы стоите перед готовым каркасом дома, а на руках - смета с количеством листов профнастила is металлического профилированного листа, используемого для кровли и обшивки стен.. Цифры совпадают для скатов крыши, но вот фронтон is треугольная или многоугольная часть наружной стены здания, ограниченной скатами крыши. вызывает сомнения. Скупить лишнее - значит переплатить за металл и доставку. Купить впритык - рискнуть остаться без материала из-за ошибок резки. Как посчитать точно?

Секрет не в сложных инженерных формулах, а в правильной геометрии и учете реальных условий монтажа. В этой статье мы разберем пошаговый алгоритм расчета, который используют опытные кровельщики, чтобы минимизировать отходы.

Почему фронтон сложнее обычных стен?

Обычная стена - это прямоугольник. Вы берете длину, умножаете на высоту, делите на площадь одного листа, и получаете количество. Готово. Фронтон же чаще всего представляет собой треугольник (при двускатной крыше) или трапецию (при вальмовой). Прямоугольные листы нельзя просто «наложить» на треугольник без потерь.

Главная проблема здесь - геометрические отходы. Когда вы режете прямой лист по диагонали (по линии конька), у вас остаются два больших куска, которые часто невозможно использовать для других участков фронтона, если только они не подходят по размеру для нижних рядов. Кроме того, профнастил имеет стандартную ширину (обычно 1150 мм или 1200 мм), и вам придется подгонять его по вертикали или горизонтали.

Еще один нюанс - ветровая нагрузка. Фронтон принимает на себя максимальное давление ветра, поэтому стыковка листов должна быть надежной, а раскладка рассчитана так, чтобы избежать слишком коротких фрагментов, которые трудно закрепить.

Шаг 1: Определяем точные размеры фронтона

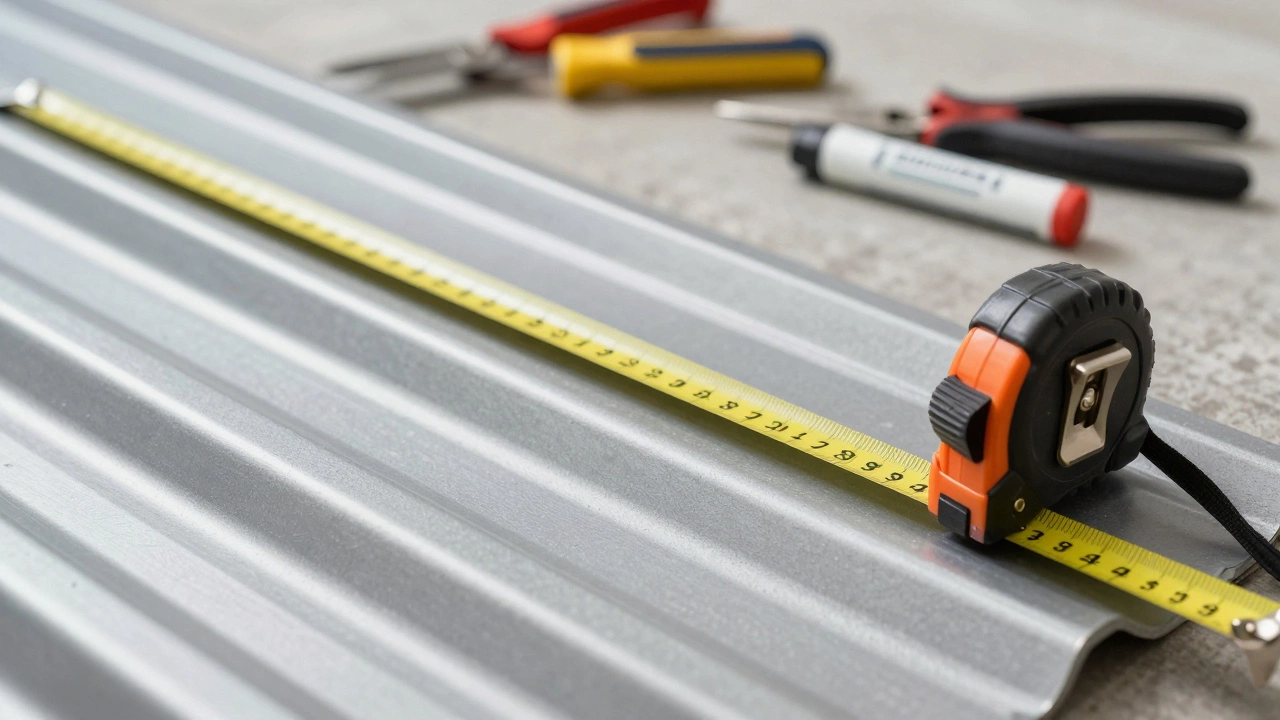

Прежде чем лезть в калькулятор, возьмите рулетку. Приблизительные данные с чертежей могут отличаться от реальности после возведения стропильной системы. Вам нужны три ключевых параметра:

• Ширина основания (A): расстояние между внешними углами фронтона по низу.
• Высота до конька (H): расстояние от уровня мауэрлата (или верхней точки стены) до самого верхнего торца конька.
• Угол наклона ската (α): если он известен из проекта, это упростит расчет гипотенузы.

Если у вас мансардное окно или дверь во фронте, замерьте их размеры отдельно. Эти вырезы потом вычтутся из общей площади, но помните: материал для них все равно нужно покупать, так как он пойдет в отход или будет использован для других мелких деталей.

Шаг 2: Выбираем схему раскладки

Существует два основных способа обшить фронтон профлистом, и выбор влияет на количество отходов:

1. Вертикальная раскладка (листы стоят столбиками). Листы крепятся снизу вверх. Верхний край подрезается по диагонали. Это самый распространенный метод. Он позволяет использовать длинные листы, что уменьшает количество горизонтальных стыков, подверженных протечкам. Однако отходы по краям могут быть значительными, особенно если ширина фронтона не кратна ширине листа.
2. Горизонтальная раскладка (листы лежат рядами). Листы монтируются слева направо. Каждый последующий ряд подрезается сверху и снизу по диагонали. Этот способ дает меньше отходов при широких фронтонах, но требует больше крепежа и увеличивает риск протечек через множество горизонтальных стыков. Обычно применяется для очень высоких фронтонов.

Для большинства частных домов оптимальна вертикальная раскладка. Она быстрее в монтаже и надежнее по герметичности.

Формула расчета площади и количества листов

Давайте посчитаем на примере вертикальной раскладки. Представим фронтон в виде равнобедренного треугольника.

1. Площадь фронтона:

S = (A × H) / 2

Где A - ширина основания, H - высота.

2. Количество полных листов:

Возьмем стандартный лист профнастила C8 или МП-20 длиной 3 метра и полезной шириной 1,1 м (для C8) или 1,16 м (для МП-20). Допустим, мы используем листы длиной 3 м.

Сначала определим, сколько целых листов поместится по ширине:

N_ширина = A / Полезная_ширина_листа

Округлите результат в большую сторону. Например, если фронтон 5 метров шириной, а лист 1,1 м, то 5 / 1,1 = 4,54 → берем 5 листов.

3. Учет длины:

Если высота фронтона (H) меньше длины листа (L), то каждый лист используется целиком по высоте, а верх подрезается. Если H > L, то листы нужно стыковать вертикально. Для фронтона высотой 2,5 м и листа длиной 3 м стыковка не нужна. Но! Верхняя часть листа уходит в отход. Чтобы оптимизировать, можно заказать листы разной длины: центральные - длиннее, крайние - короче, но это усложняет логистику.

Проще заказать все листы одной максимальной длины (до высоты конька + запас на свес) и подрезать их на месте.

Таблица сравнения методов раскладки

Как уменьшить количество отходов?

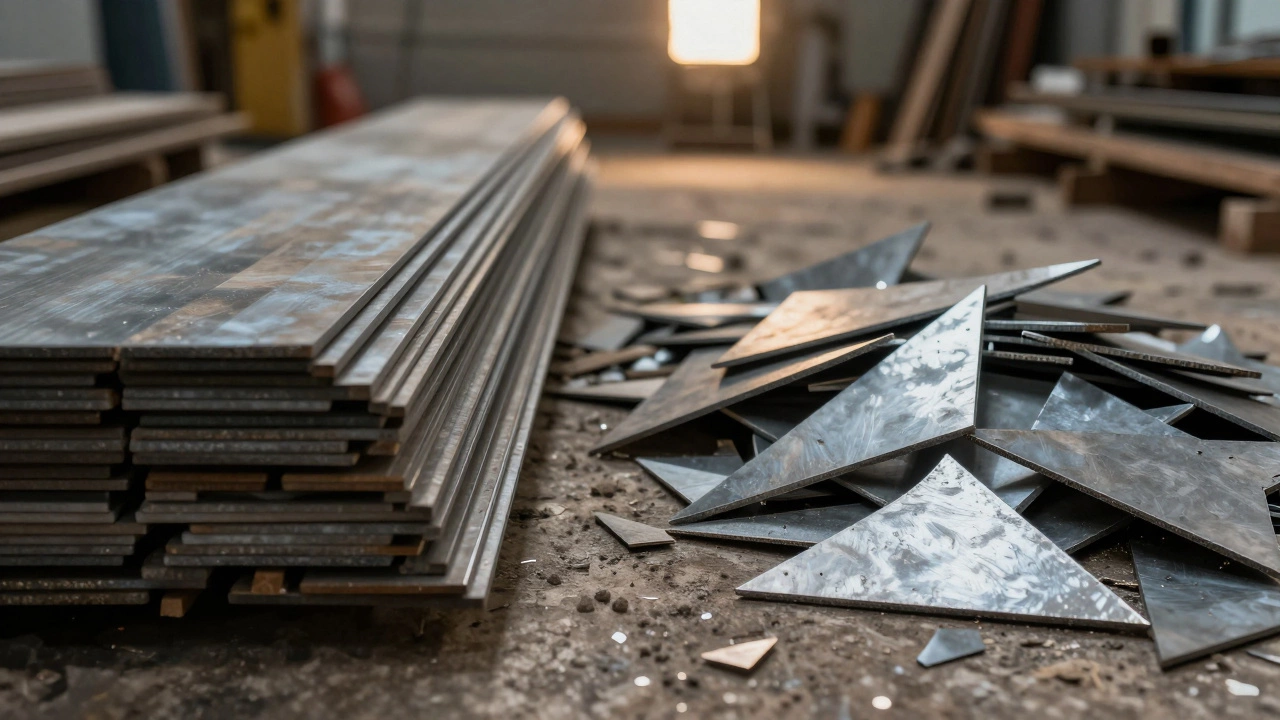

Материал стоит денег, а вывоз мусора - тоже. Вот несколько приемов, которые помогут сэкономить:

• Заказывайте листы разной длины. Вместо того чтобы брать все листы длиной 3 метра, сделайте раскладку на бумаге. Центральные листы могут быть длиннее (например, 2,8 м), а крайние - короче (1,5 м). Это снизит объем обрезков.
• Используйте обрезки для других работ. Отрезанные кусочки профиля часто идут на обшивку цоколя, заборов или внутренних перегородок. Заранее продумайте, куда они могут пригодиться.
• Учитывайте шаг волны. Профнастил C8 имеет меньшую высоту профиля, чем МП-20 или НС-35. Чем выше профиль, тем меньше полезная ширина листа при той же общей. Для фронтона лучше выбирать низкий профиль (C8, МП-20), так как он дешевле и эффективнее использует площадь.
• Не забывайте про нахлест. Минимальный нахлест по ширине - одна волна (около 10-15 см). Это уменьшает полезную ширину каждого последующего листа.

Пример расчета на практике

Допустим, у нас дом шириной 8 метров. Высота фронтона от мауэрлата до конька - 2,4 метра. Крыша двускатная. Используем профнастил МП-20 длиной 2,5 метра (запас 10 см на подрезку и фиксацию).

1. Площадь фронтона: S = (8 × 2,4) / 2 = 9,6 м².
2. Полезная ширина листа МП-20: 1,16 м.
3. Количество листов по ширине: 8 / 1,16 = 6,89 → округляем до 7 листов.
4. Общая площадь закупленного материала: 7 листов × 1,16 м × 2,5 м = 20,3 м².
5. Отходы: 20,3 - 9,6 = 10,7 м². Это более 50% отходов! Почему так много? Потому что мы берем прямоугольники для треугольника.

Как оптимизировать? Закажите 3 центральных листа длиной 2,5 м, а 4 крайних - длиной 1,5 м (так как они находятся ниже по скату). Пересчитаем:

• 3 листа × 1,16 × 2,5 = 8,7 м²
• 4 листа × 1,16 × 1,5 = 6,96 м²
• Итого: 15,66 м².
• Отходы: 15,66 - 9,6 = 6,06 м² (~38%).

Экономия существенна. Главное - заранее составить схему раскладки.

Частые ошибки при расчете

Новички часто совершают одни и те же ошибки, которые приводят к перерасходу бюджета:

• Игнорирование нахлеста. Расчет ведется по полной ширине листа (1,2 м), а не по полезной (1,16 м). Результат - нехватка материала в конце ряда.
• Неучет окон и дверей. Думая, что вырезы сэкономят материал, забывают, что эти куски сложно использовать. Лучше сразу заложить их в отход.
• Забывание о ветровых нагрузках. На фронте листы требуют более частого крепления (через волну, а не через одну). Это не влияет на количество листов, но важно для сметы на саморезы.
• Неточные замеры. Разница в 5 см на каждом углу может привести к тому, что последний лист не встанет на место.
